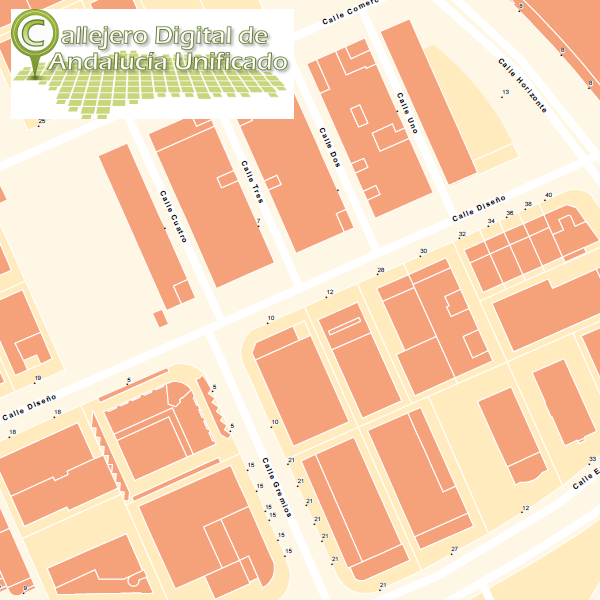

Planos Urbanos de Andalucía 1:2.000 (Espacios Productivos) 2023
Conjunto de planos callejeros a escala 1:2.000 de los Espacios Productivos de Andalucía, para la representación cartográfica de los viales y portales procedentes del proyecto 'Callejero Digital de Andalucía Unificado' (CDAU). Se ha generado una base cartográfica reutilizando información de otros conjuntos de datos existentes y el resultado son 2294 planos en formato PDF multipágina, por capas y coordenadas geográficas, a los que se les ha añadido como información complementaria algunas capas del DERA (Datos Espaciales de Referencia de Andalucía), del MTA10 (Mapa Topográfico de Andalucía) y de Catastro. El sistema de referencia utilizado es el ETRS89 y la proyección UTM en el huso 30.
La información de viales y portales está actualizada a Junio de 2023 y la información de Catastro es del año 2021
Simple
- Alternate title
-
Planos Callejeros del CDAU
- Date (Publication)
- 2019-03-25
- Date (Revision)
- 2023-06-21
- Citation identifier
- IECA / SPA.AND.IECA.CDE.URBANO2000PRODUCTIVOS
- Cited responsible party
-
Organisation name Individual name Electronic mail address Role Instituto de Estadística y Cartografía de Andalucía. Junta de Andalucía
Originator
- Presentation form
- Digital map
- Purpose
-
Localizar de una forma cómoda y sencilla la ubicación de portales y calles. Se usa como formato de salida el PDF (Portable Document Format) porque es un formato estandarizado y utilizable en cualquier plataforma (Windows, linux, Mac,...)
- Point of contact
-
Organisation name Individual name Electronic mail address Role Instituto de Estadística y Cartografía de Andalucía. Junta de Andalucía
Point of contact
- Maintenance and update frequency
- Annually
- Place
-
-
Andalucía
-
- Temporal
-
-
2019
-
2023
-
- Access constraints
- Other restrictions
- Other constraints
- Sin limitaciones al acceso público
- Use constraints
- Other restrictions
- Other constraints
- CC BY 4.0
- Other constraints
-
https://www.juntadeandalucia.es/institutodeestadisticaycartografia/ieagen/avisoLegal/index.htm
- Spatial representation type
- Grid
- Denominator
- 2000
- Language
- Spanish; Castilian
- Character set
- UTF8
- Topic category
-
- Imagery base maps earth cover
- Description
-
Puntos extremos del territorio andaluz
))
- Unique resource identifier
- ETRS89 / UTM zona 30N
- Distribution format
-
Name Version PDF
1.6
Distributor
- Distributor contact
-
Organisation name Individual name Electronic mail address Role Instituto de Estadística y Cartografía de Andalucía. Junta de Andalucía
Distributor
- Fees
-
Gratuito
- Ordering instructions
-
La descarga nos facilita un fichero de imagen en formato .Tiff y un fichero de texto .tfw con la información de georreferenciación incluida en el fichero.
- Turnaround
-
Directo
- Hierarchy level
- Dataset
Conformance result
- Date (Publication)
- 2010-12-08
- Explanation
-
Consultar el reglamento mencionado
- Pass
- Yes
Conformance result
- Date (Publication)
- 2008-12-04
- Explanation
-
Consultar el reglamento mencionado
- Pass
- Yes
- Statement
-
La información esencial del producto son los portales y viales del proyecto 'Callejero Digital de Andalucía Unificado' (CDAU), pero estos solo aportan portales (puntos) y viales (líneas), por lo que el mapa debe completarse con otros conjuntos de datos disponibles tanto del propio IECA, como de la Administración General del Estado (Catastro), que permitan realizar un mapa semiológicamente legible y geométricamente correcto. Para ello se usan como base para completar el plano las siguientes capas: contornos poligonales de los núcleos (DERA), superficies de agua (MTA10), red hidrográfica (MTA10), parcelario urbano (Catastro), parcelario rústico (Catastro).
Se elige como escala de referencia 1:2.000 ya que es la que mejor se adapta a la mayoría de los núcleos. Con esta escala se consigue que mas del 80% de los núcleos sean representados al completo en un PDF de tamaño DIN A0. Al plano se le añade una cuadrícula rectangular y la lista de calles con la ubicación en dicha cuadricula. Una vez generados los PDFs se les realiza un control visual para detectar errores. La rotulación de los viales se ha realizado de forma automática, sin edición manual alguna.
- Description
-
1.- Diseño de caratula
- Description
-
Selección de logos y ubicación, diseño y distribución de los cajetines que aparecerán posteriormente como parte de las leyendas de información de la cartografía.
- Description
-
2.- Maquetación de las diferentes capas
- Description
-
Selección del orden de aparición de las capas de datos y aplicación de simbología a cada una de ellas.
- Description
-
3.- Estudio y tratamiento de toponimia de viales
- Description
-
Selección del tamaño de los textos y parámetros para la ubicación automática
- Description
-
4.- Automatización del proceso de generación de PDFs
- Description
-
Elaboración de scripts en ArcPy que permiten generar los PDFs de manera automática.
- Description
-
5.- Control de calidad de los PDFs
- Description
-
Control visual del producto final para la detección de incidencias
Metadata
- File identifier
- {20D48023-D9C6-4BD7-9CBF-544E955A85FC}_100033_es XML
- Metadata language
- Spanish; Castilian
- Character set
- UTF8
- Hierarchy level
- Series
- Date stamp
- 2019-03-18T10:50:21
- Metadata standard name
-
ISO 19115:2003/Cor.1:2006 Geographic Information - Metadata
- Metadata standard version
-
IS
- Metadata author
-
Organisation name Individual name Electronic mail address Role Instituto de Estadística y Cartografía de Andalucía. Junta de Andalucía
Point of contact
